Этюд 9. Движения планет: расчет и визуализация в среде Mathcad или Часы Кеплера

В этюде рассказано, как можно рассчитать и анимировать движение материальных точек под действием сил инерции, гравитации и сопротивления среды.





Physical Mathematics

    This topic has been closed for replies.

    6 replies

    V
    ValeryOchkov24-Ruby IVAuthor
    24-Ruby IV
    October 17, 2015

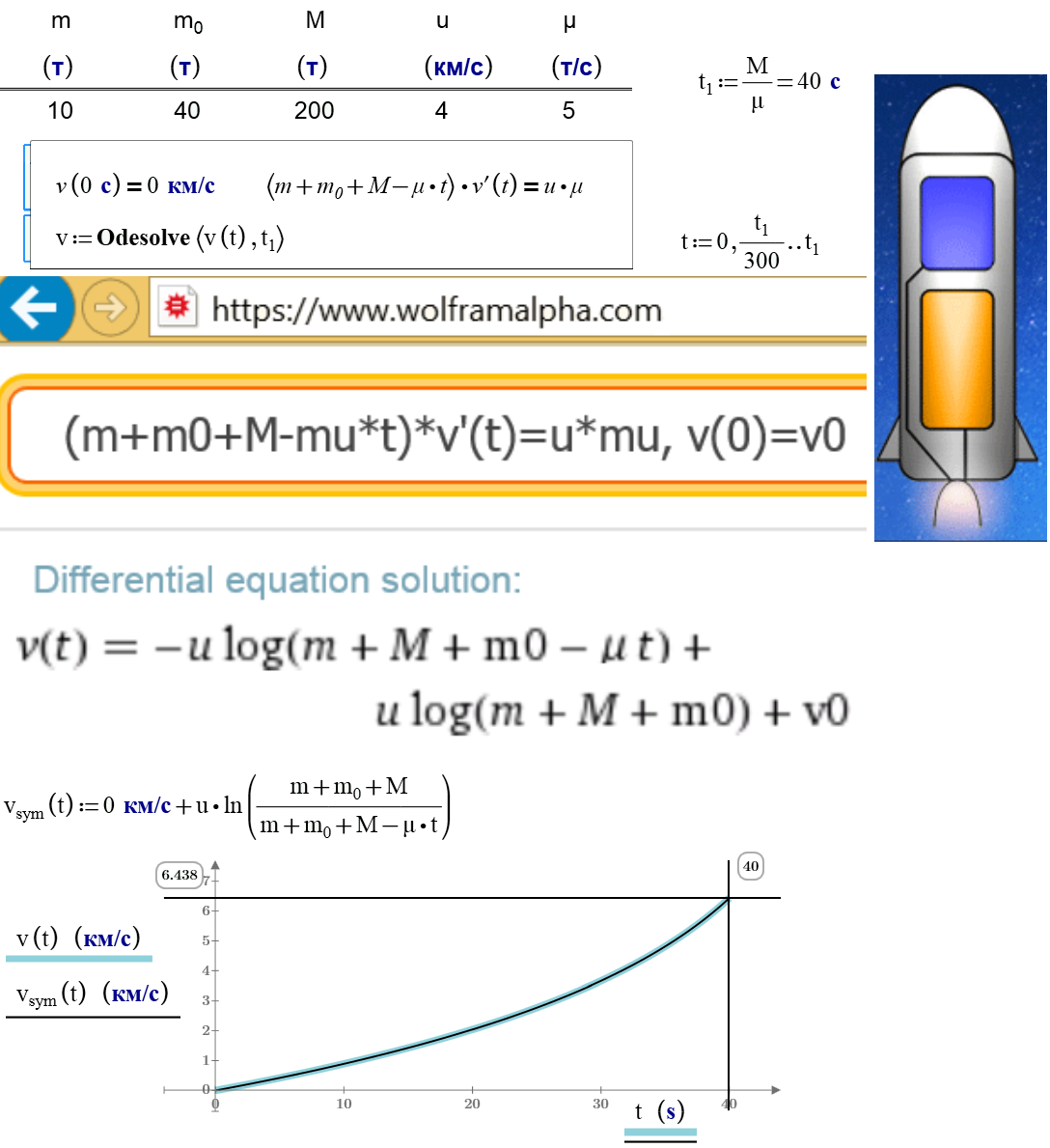

    Задача в новое издание книги: одно- и двухступенчатая ракета.

    (Задачу предложил Соколов А.В. - учитель физики московского лицея 1502)

    Одноступенчатая ракета не достигает первой космической скорости:

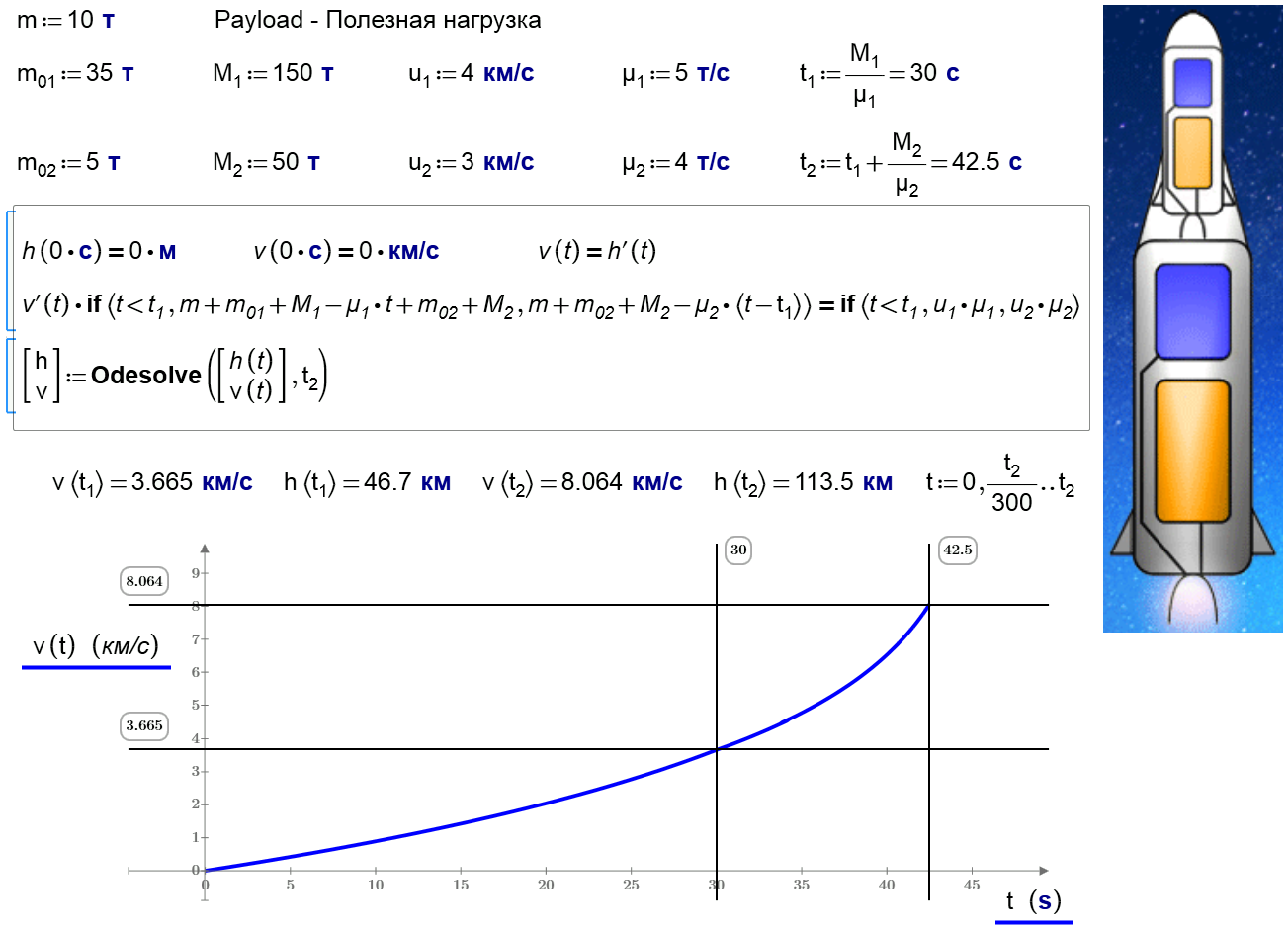

    Двухступенчатая ракета достигает первой космической скорости:


    Обозначения: m - полезная нагрузка, m0 - масса топливных баков и двигателя, mu - расход топлива, u - скорость реактивной струи.

    A
    asokolov1-Visitor
    1-Visitor
    October 17, 2015

    Выбранные иллюстрации шикарны!

    V
    ValeryOchkov24-Ruby IVAuthor
    24-Ruby IV
    October 18, 2015

    Alex Sokolov wrote:

    Выбранные иллюстрации шикарны!

    Спасибо.

    Хороший рисунок, а еще лучше анимация - это полдела!

    V
    ValeryOchkov24-Ruby IVAuthor
    24-Ruby IV
    October 17, 2015

    Файлы задач книги (Mathcad 15 и Mathcad Prime 3):




    Рис. 9.27. Гравитационный поезд

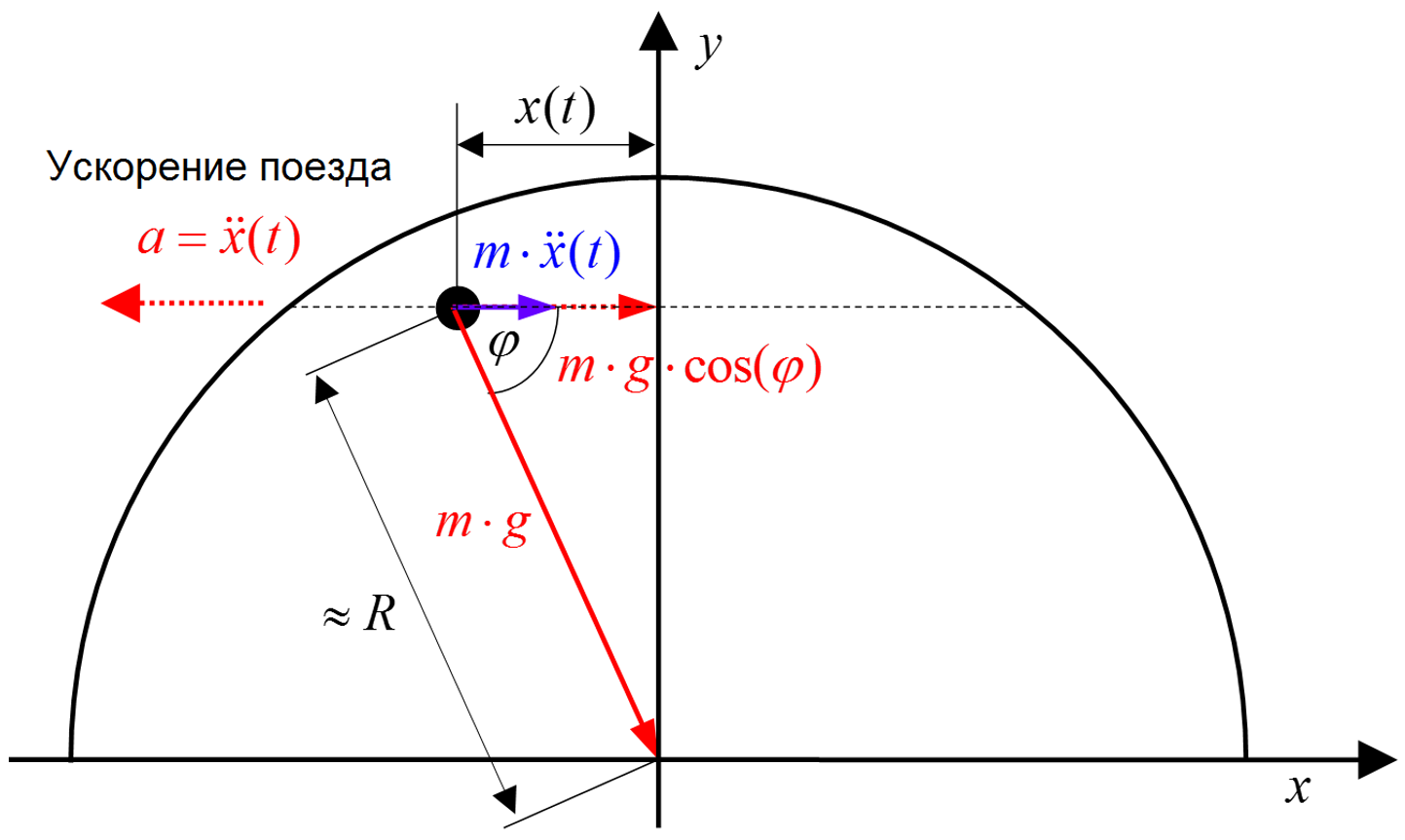

    Рис. 9.28. Схема задачи о гравитационном поезде

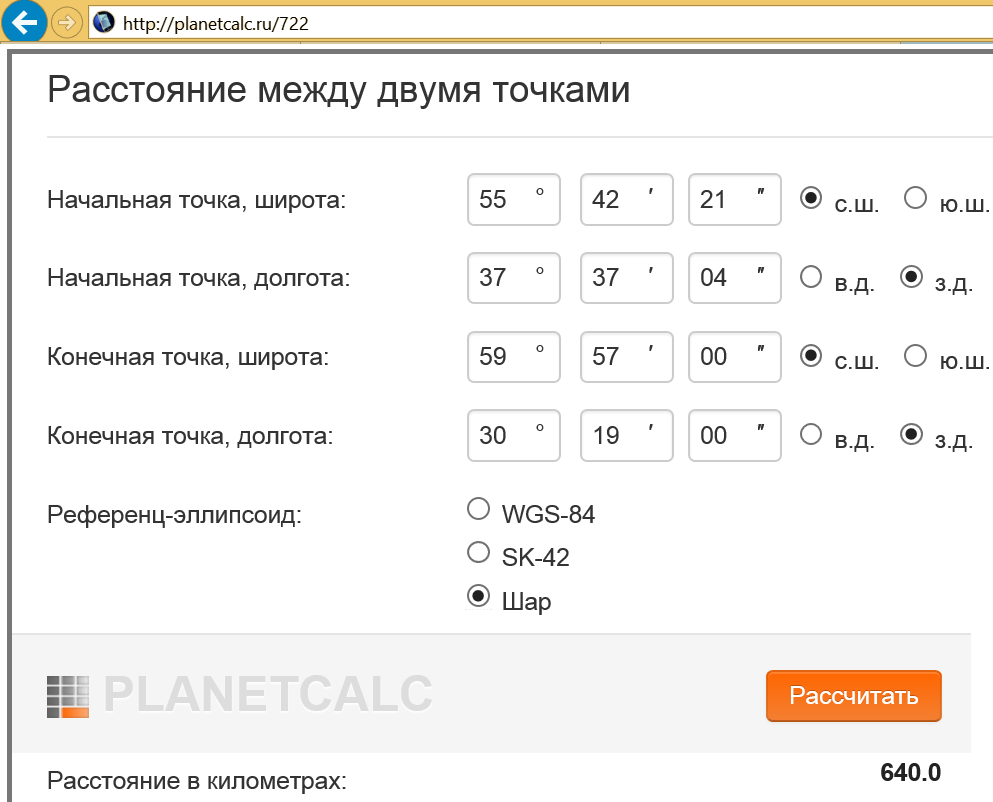

    Рис. 9.29. Оценка расстояния от Москва до Питера (см. Онлайн калькулятор: Путевые углы и расстояние между двумя точками на ортодроме (дуге большого круга).)

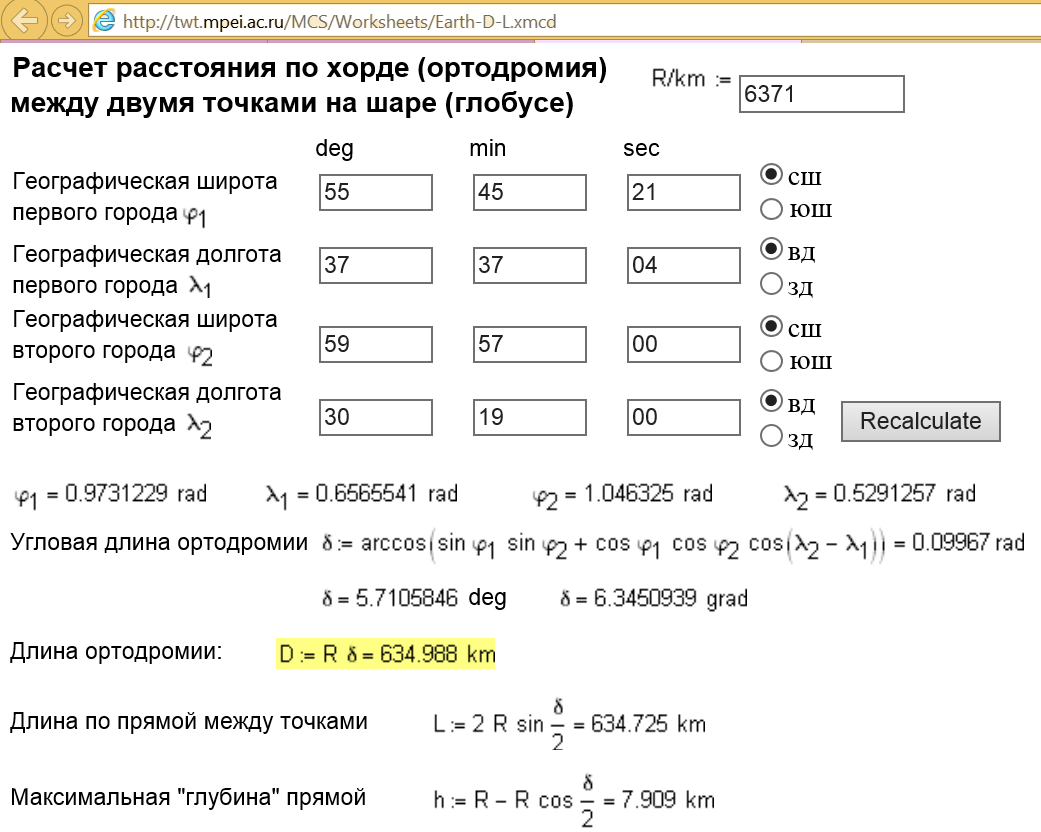

    Рис. 9.29. Оценка расстояния от Москва до Питера (авторский сайт http://twt.mpei.ac.ru/MCS/Worksheets/Earth-D-L.xmcd)




    Рис. 9-29a. Гринвичской (нулевой) меридиан (фото и ноги В.Очкова)

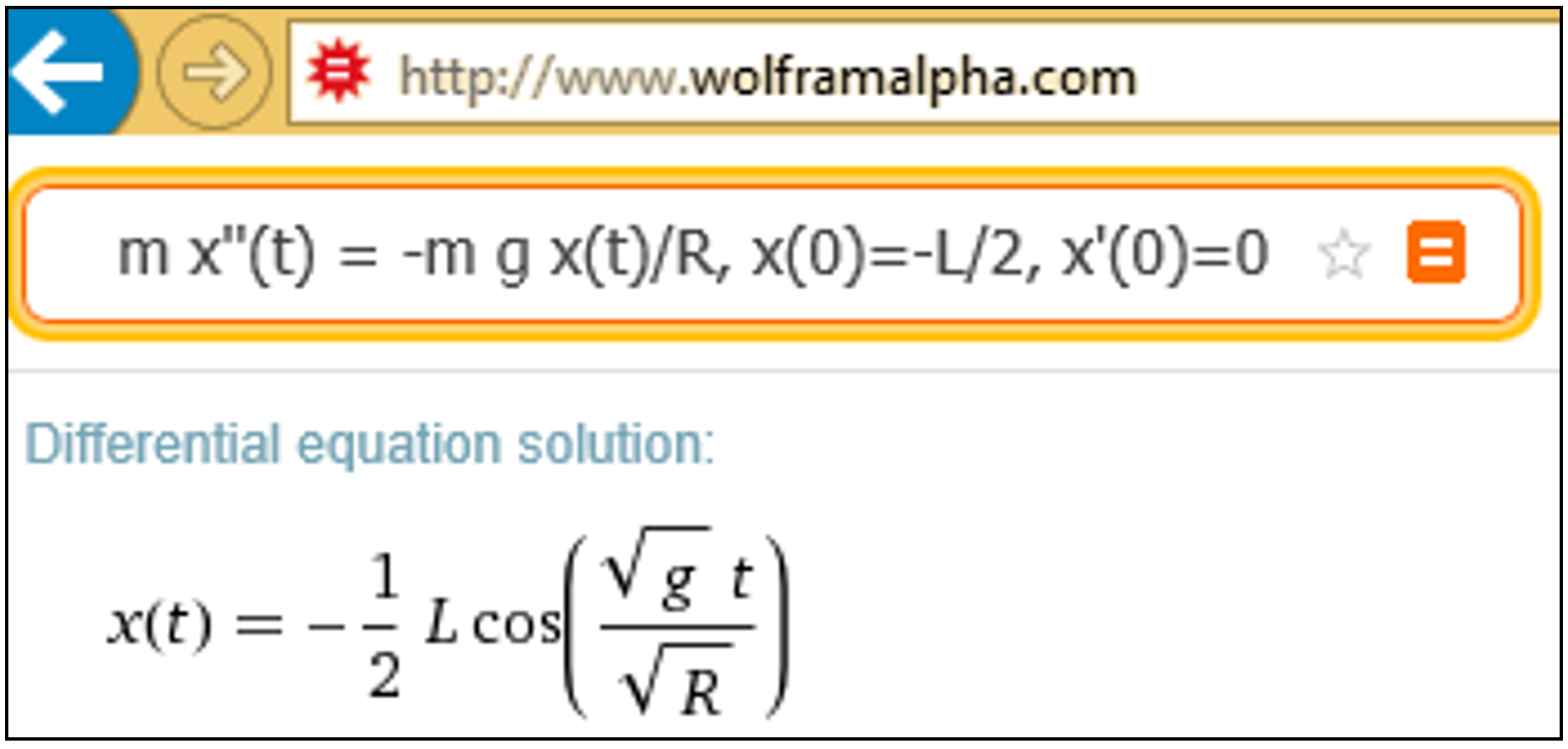

    Рис. 9.30. Символьное решение задачи о гравитационном поезде

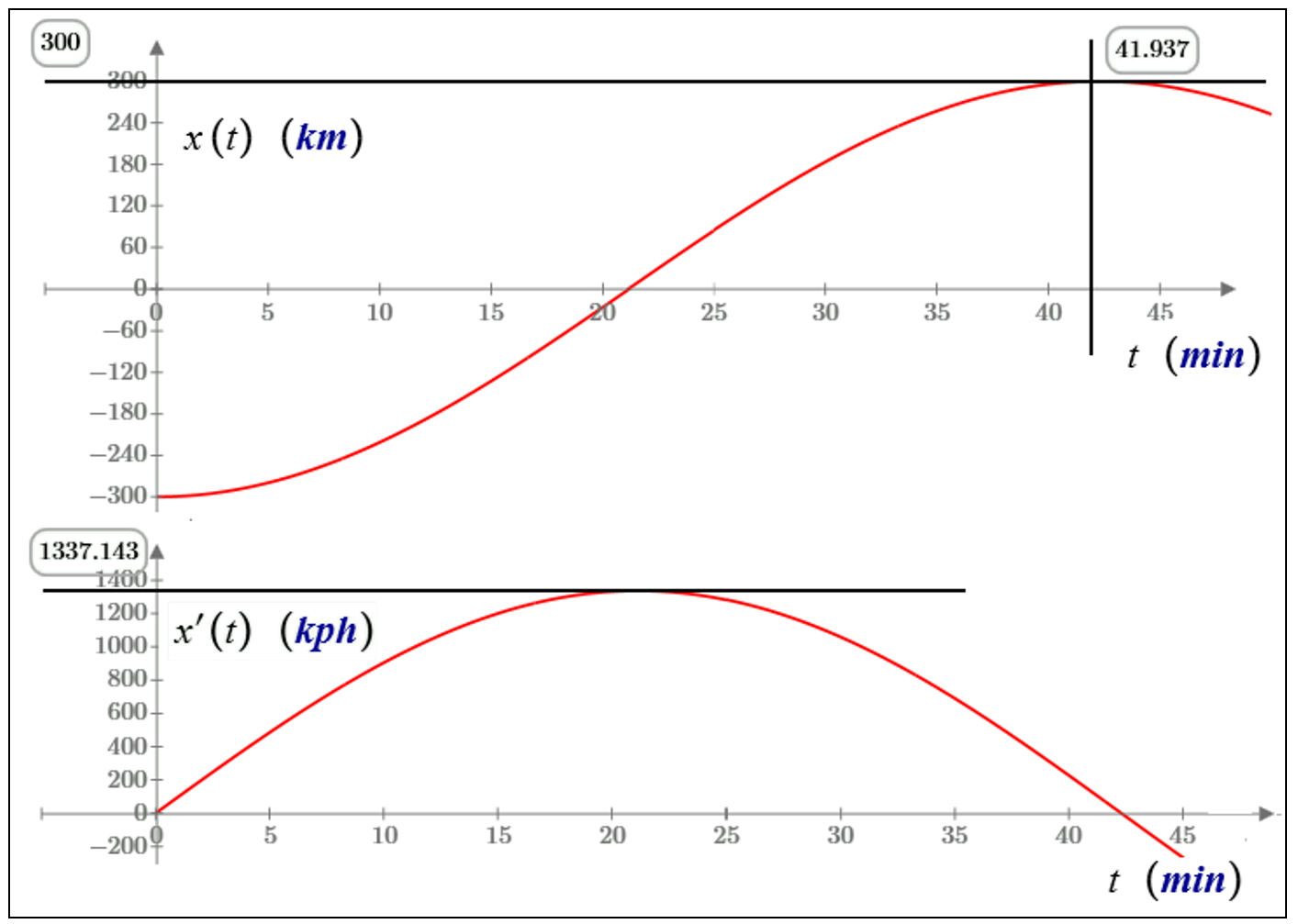

    Рис. 9.31. График движения гравитационного поезда

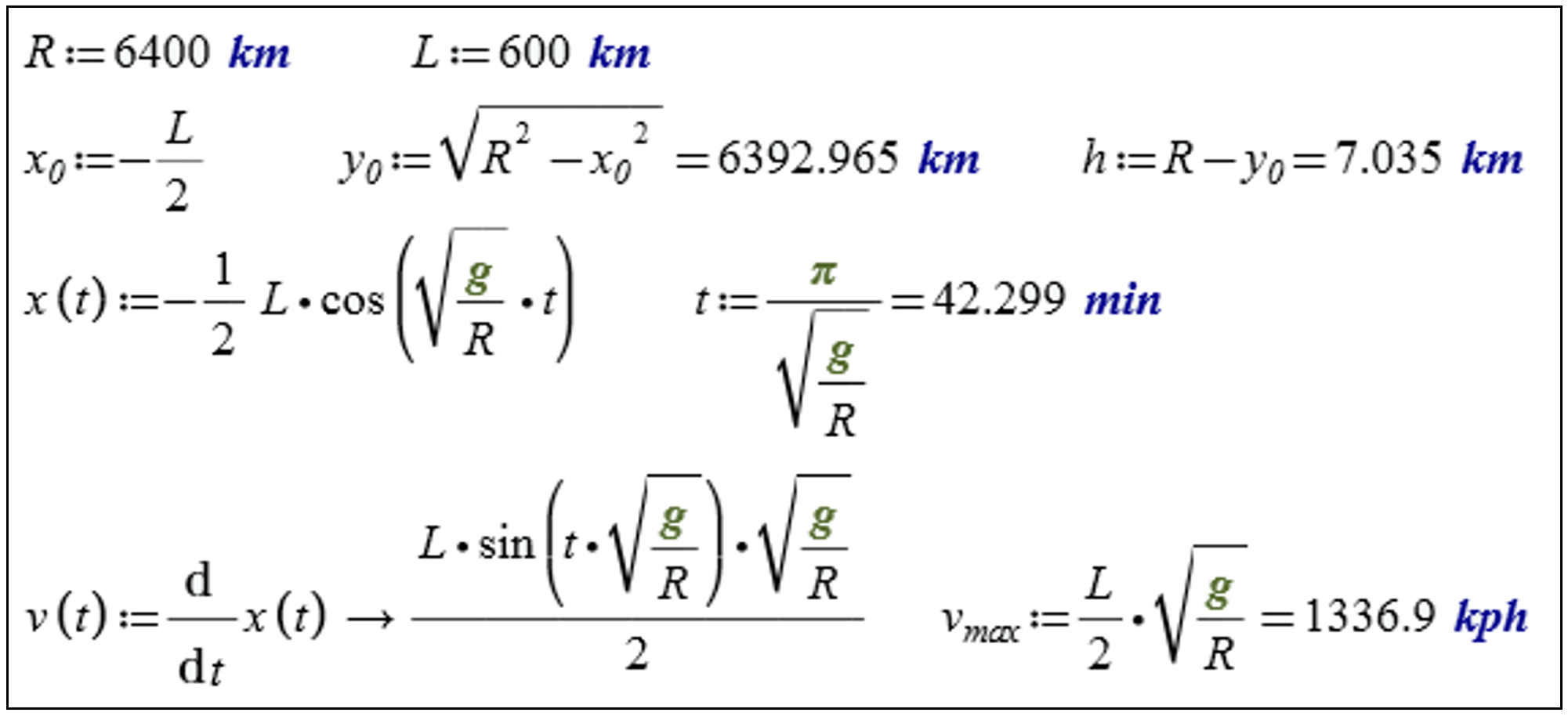

    Рис. 9.32. Расчет параметров туннеля Москва-Петербург

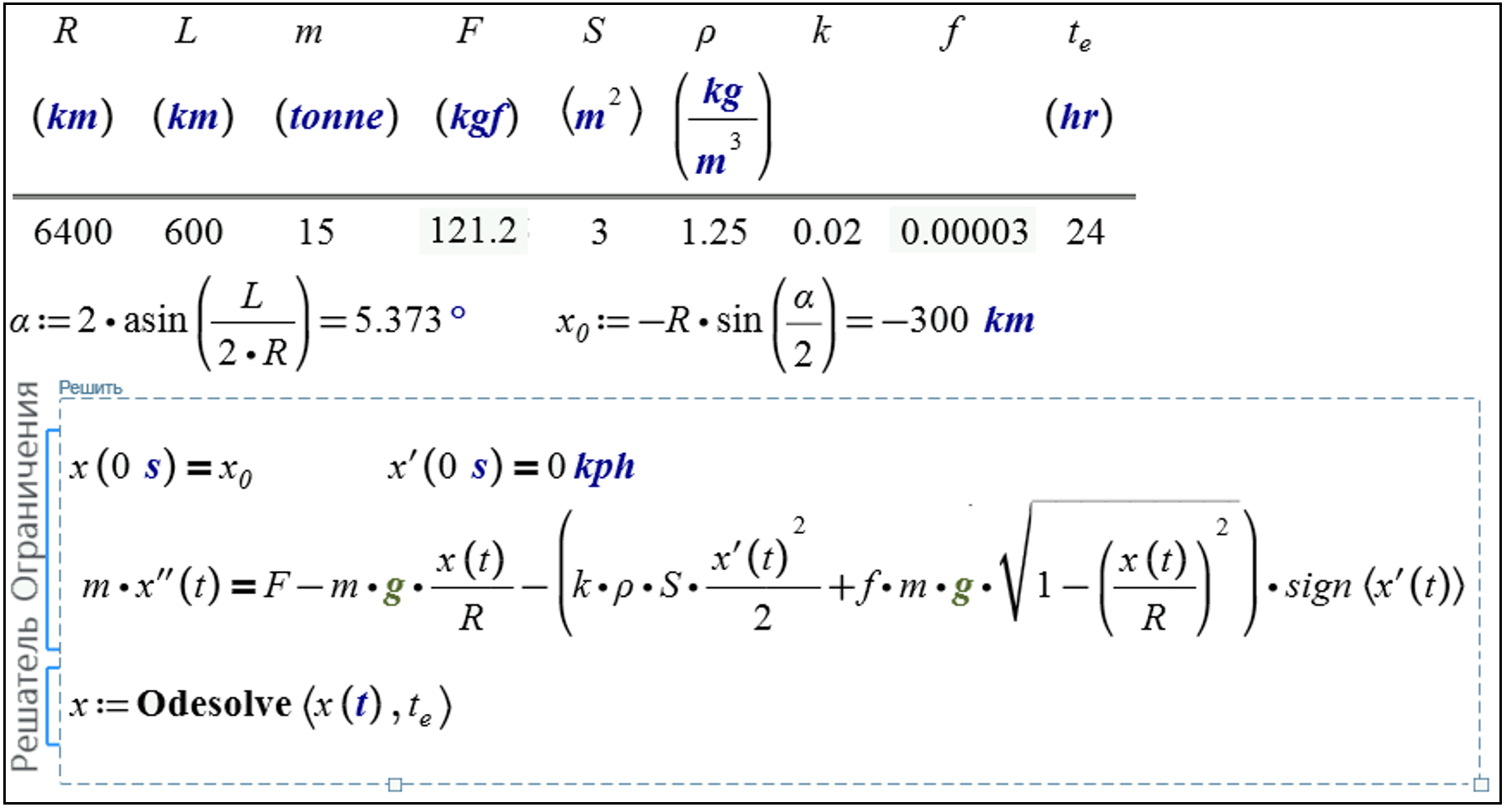

    Рис. 9.33. Численное решение задачи о гравитационном поезде

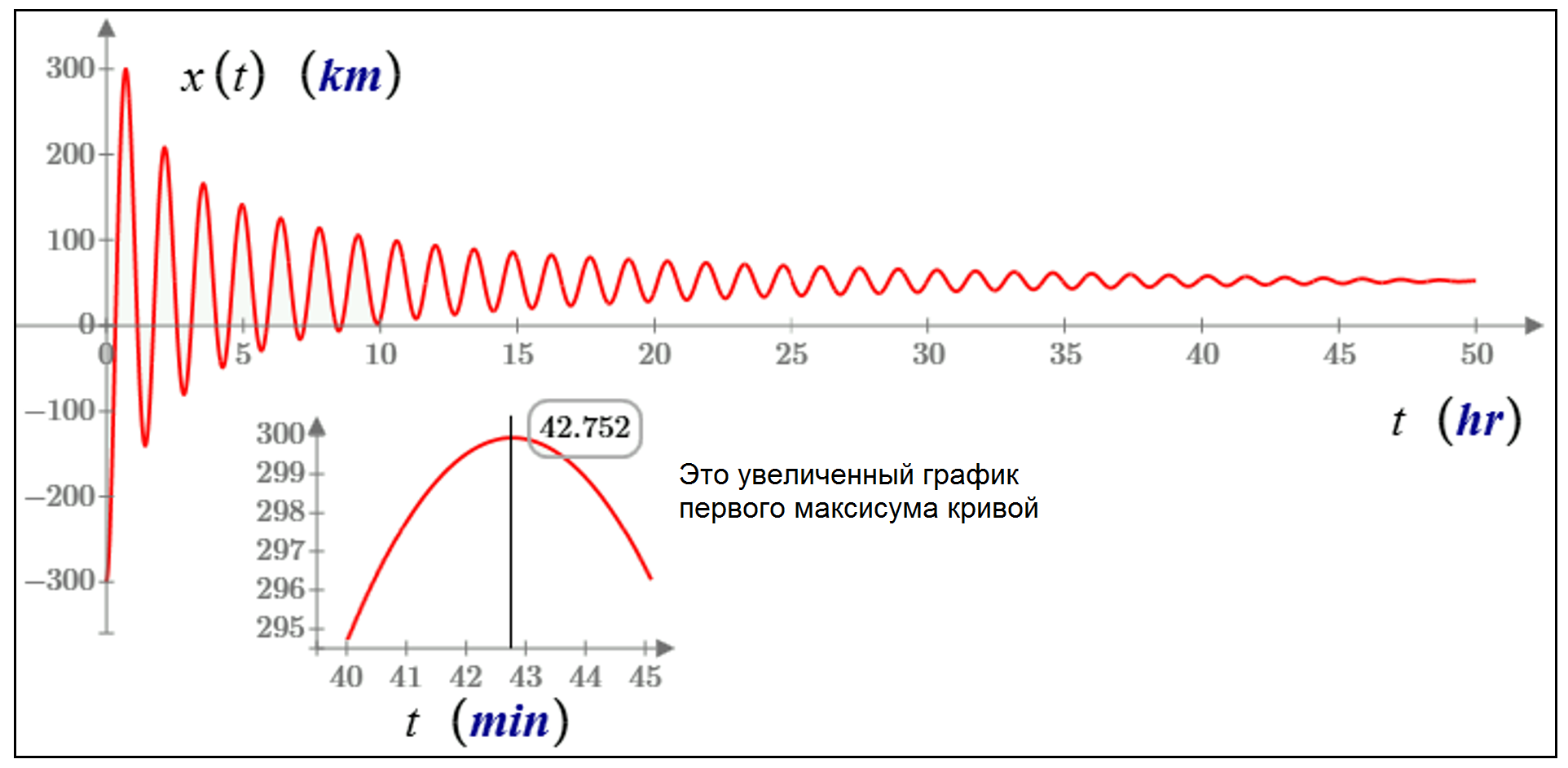

    Рис. 9.34. График движения гравитационного поезда с трением


    Рис. 9.35. Палец императора на трассе "Москва-Петербург" (см. Finger of the emperor Nikolay I and JOURNEY FROM S... - PTC Community)

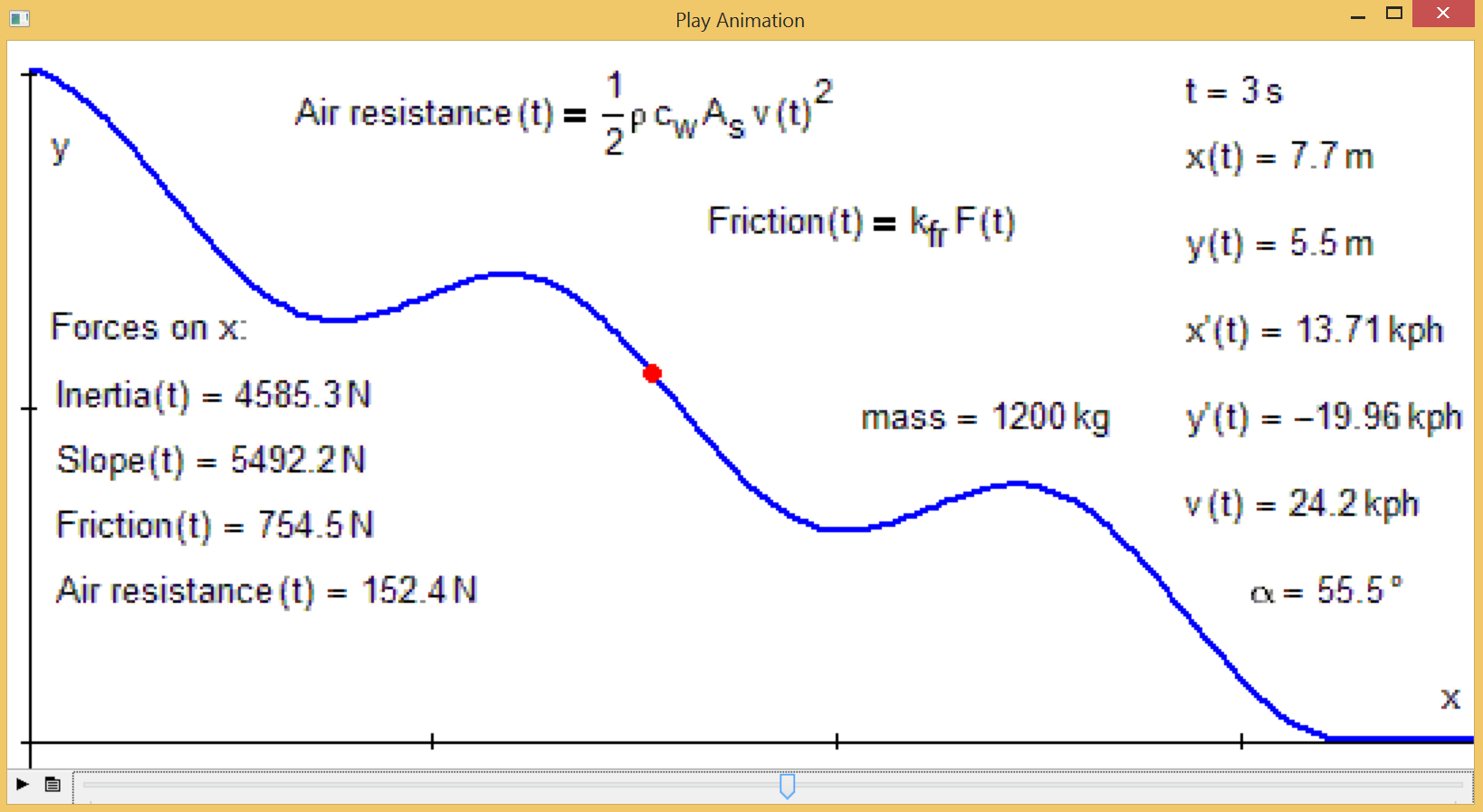

    Рис. 9.36. Математическая модель русских/американских горок (см. Russian hills (американские горки) - PTC Community)





    V
    ValeryOchkov24-Ruby IVAuthor
    24-Ruby IV
    January 24, 2017

    Какой быстрее скатится? — GIF.D3.RU

    V
    ValeryOchkov24-Ruby IVAuthor
    24-Ruby IV
    October 17, 2015

    Файлы для Mathcad 15 и/или Mathcad Prime 3:

    Задача 9.1-4. Движение трех материальных точек (планет) по орбите в форме знака бесконечности. Дополнительно введен спутник, меняющий планеты, вокруг которых он вращается. Анимация здесь Video Link : 5777

    Задача 9.5. Хоровод пяти планет. Анимация здесь Case 15: 5 planets and pentagonal star

    Задача 9.5a. Хоровод пяти планет. Вариант к 70-летию Победы. Анимация здесь

    Задача 9.6. Трехмерная задача о движении трех материальных точек

    Задача 9.8. Результаты анимации при использовании двух разных численных методов (Radau и Adams/BDF) решения системы ОДУ

    Рис. 9.10. Кадры анимации движения 4 планет и 4 спутников



    Рис. 9.13. Моделирование прыжка с вышки в воду

    Рис. 9.14. Анимация полета ракеты с подводной лодки

    Рис. 9.15-9.18. Моделирование пролета астероида около Земли

    Рис. 9-20-9.22. Моделирование торможения космического аппарата в плотных слоях атмосферы

    V
    ValeryOchkov24-Ruby IVAuthor
    24-Ruby IV
    October 27, 2015

    В аттач файл:


    a)


    b) - см. Dive

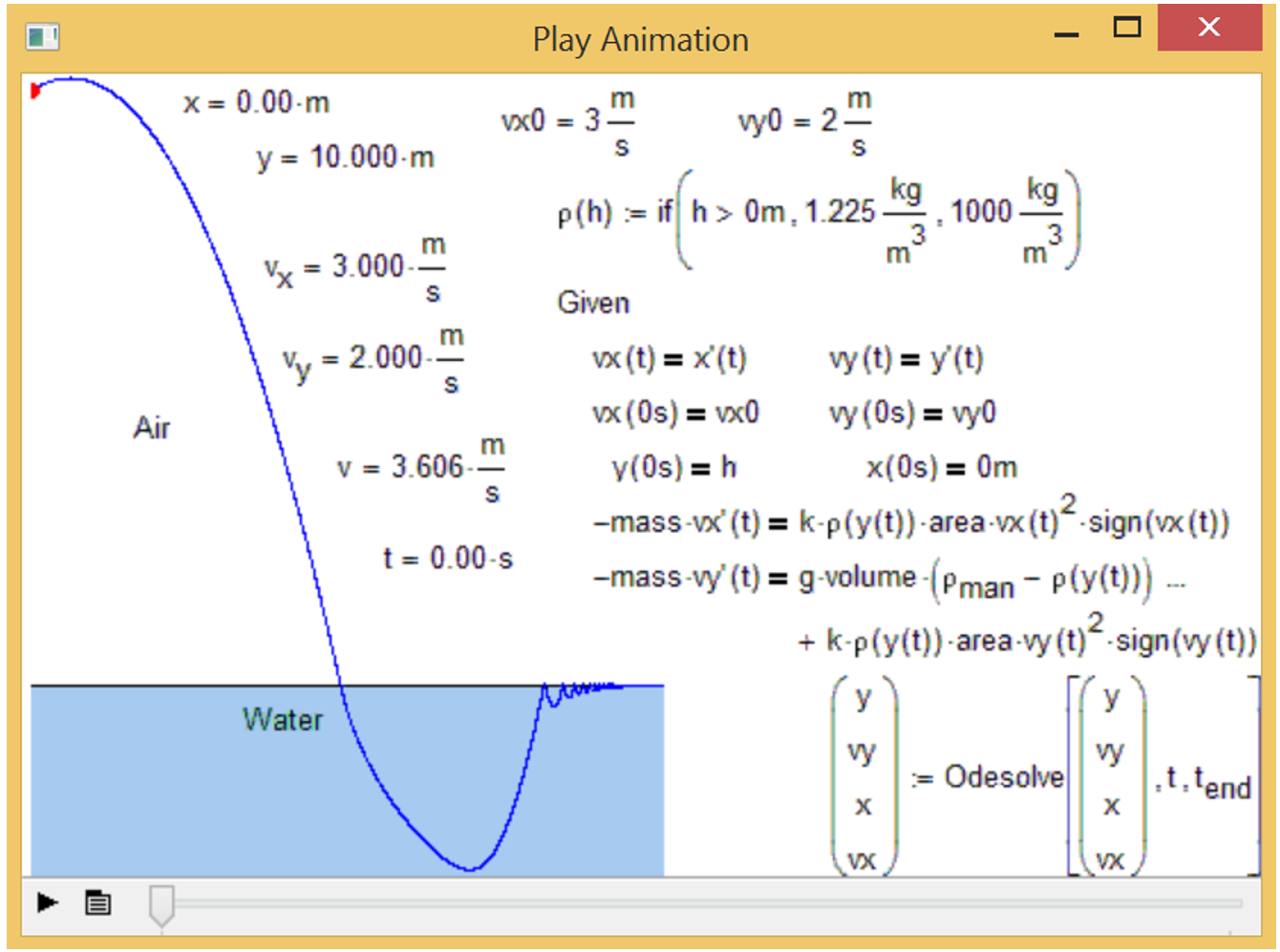

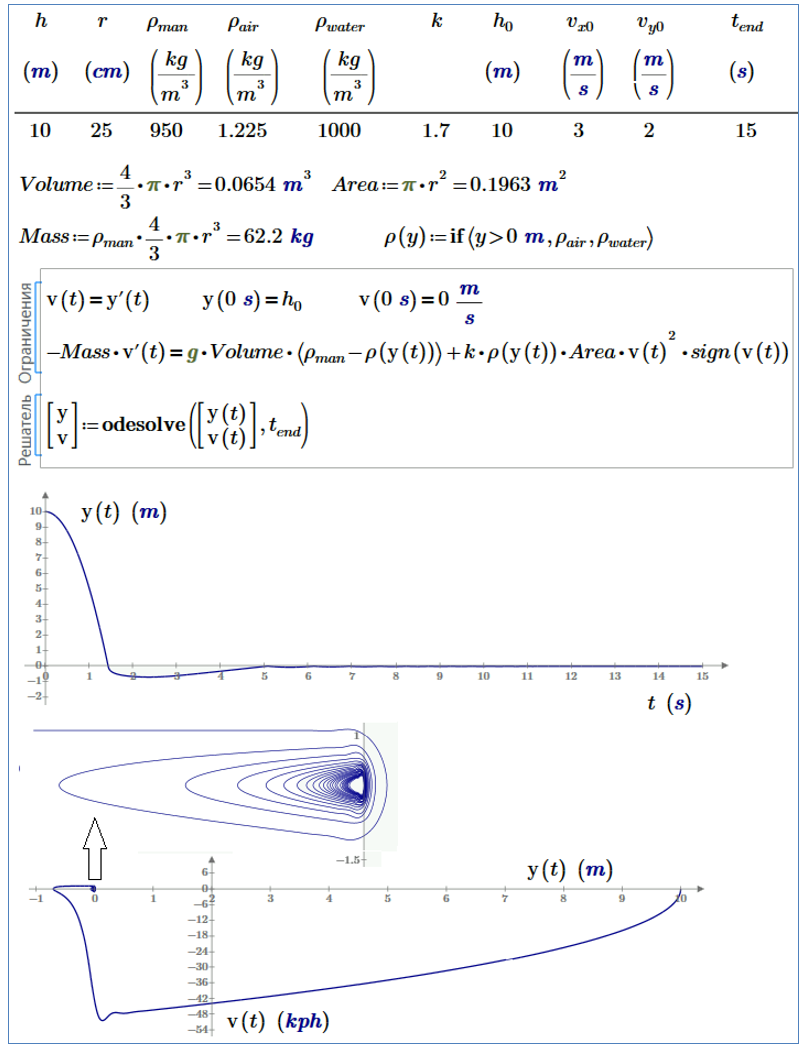

    Рис. 9.13. Моделирование прыжка с вышки в воду (Mathcad 15)

    V
    ValeryOchkov24-Ruby IVAuthor
    24-Ruby IV
    October 18, 2015

    Файлы этюда книги:

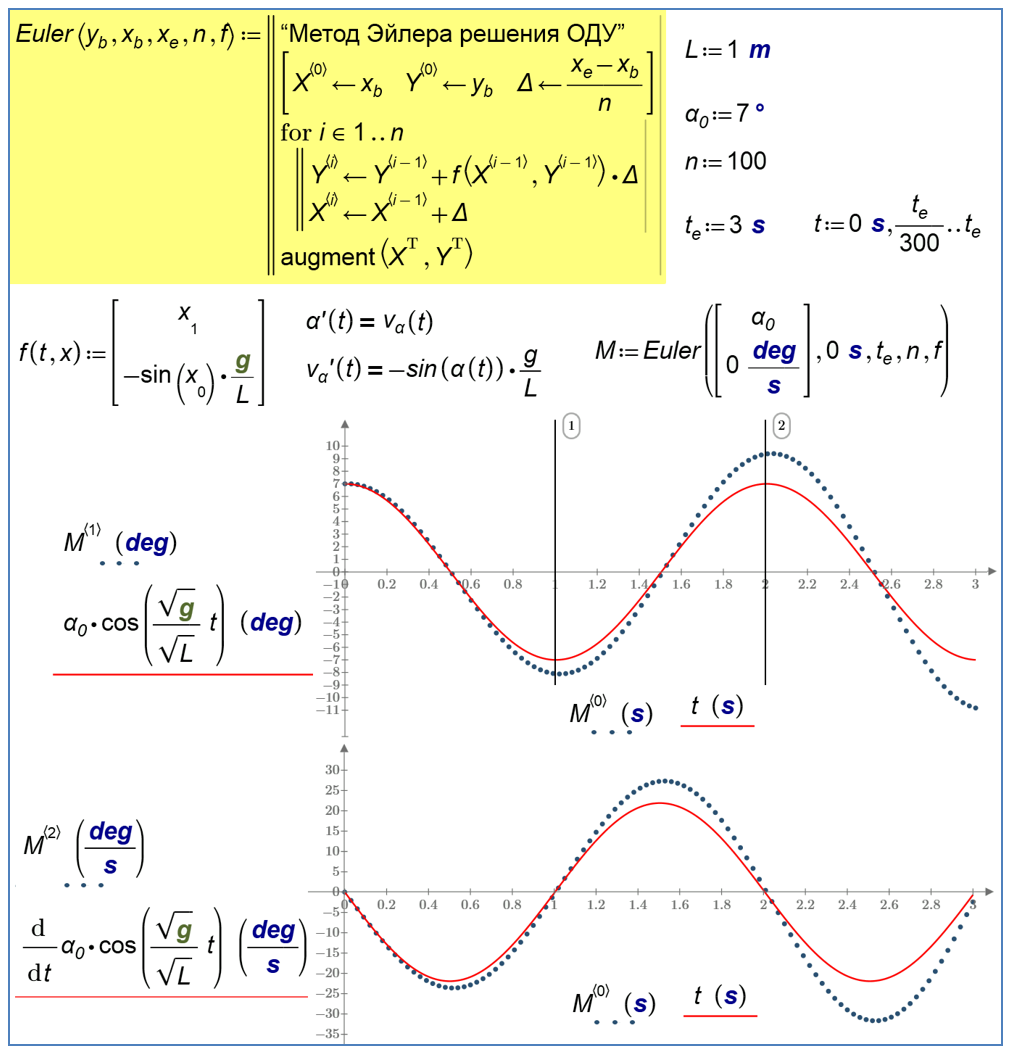

    Рис. 9.23. Метод Эйлера, примененный для решения системы двух обыкновенных дифференциальных уравнений


    a)


    b)

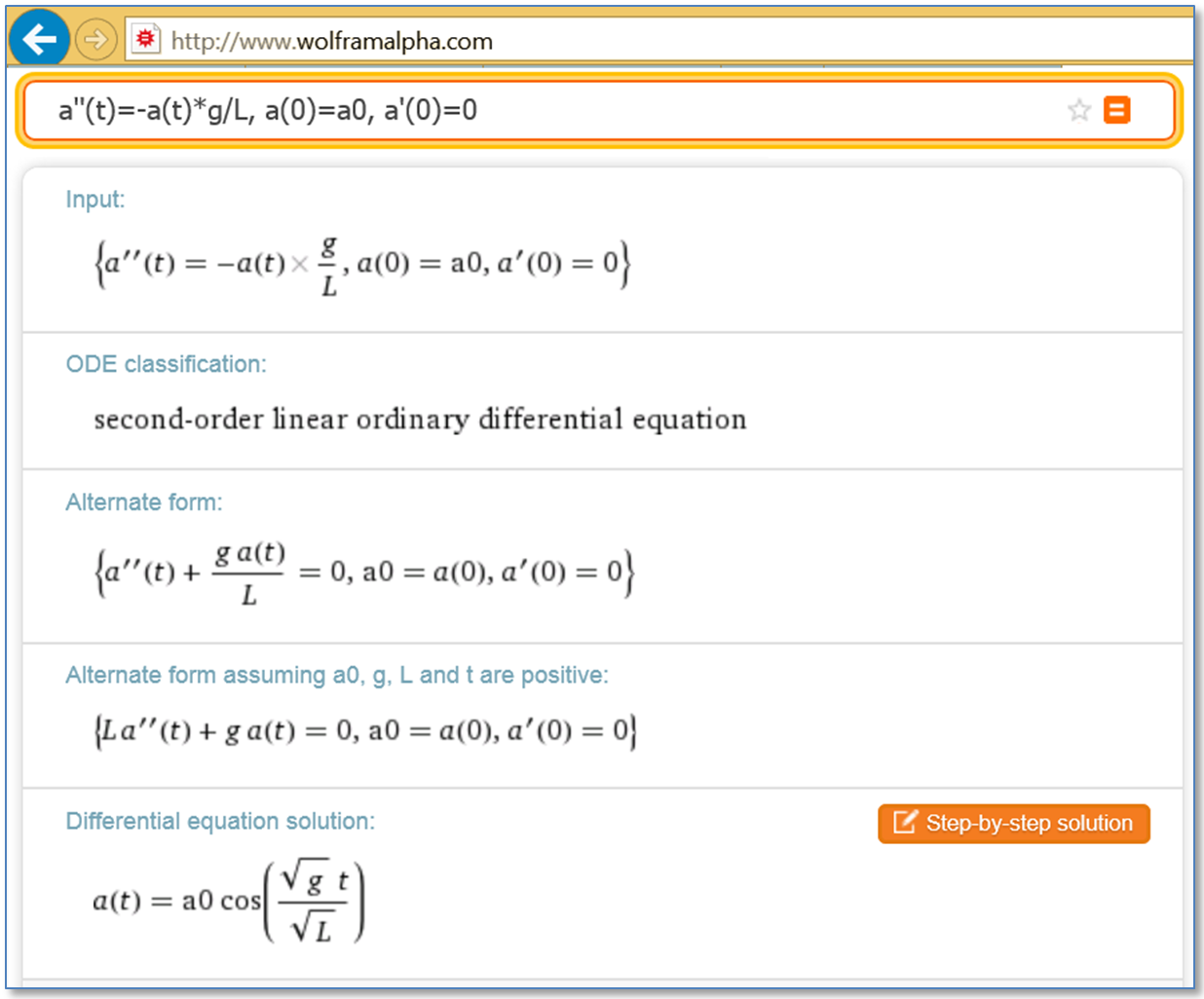

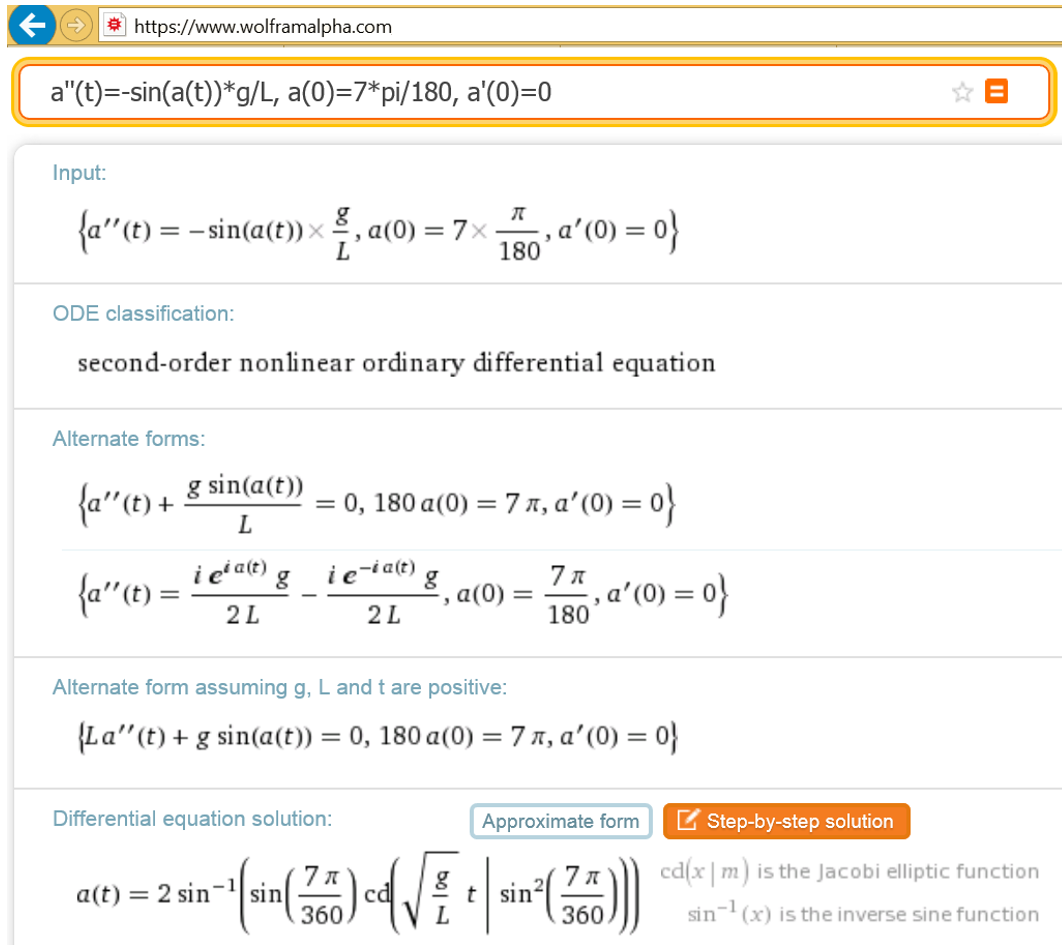

    Рис. 9.24. Аналитическое решение дифференциального уравнения маятника: a – математического, b) - физического

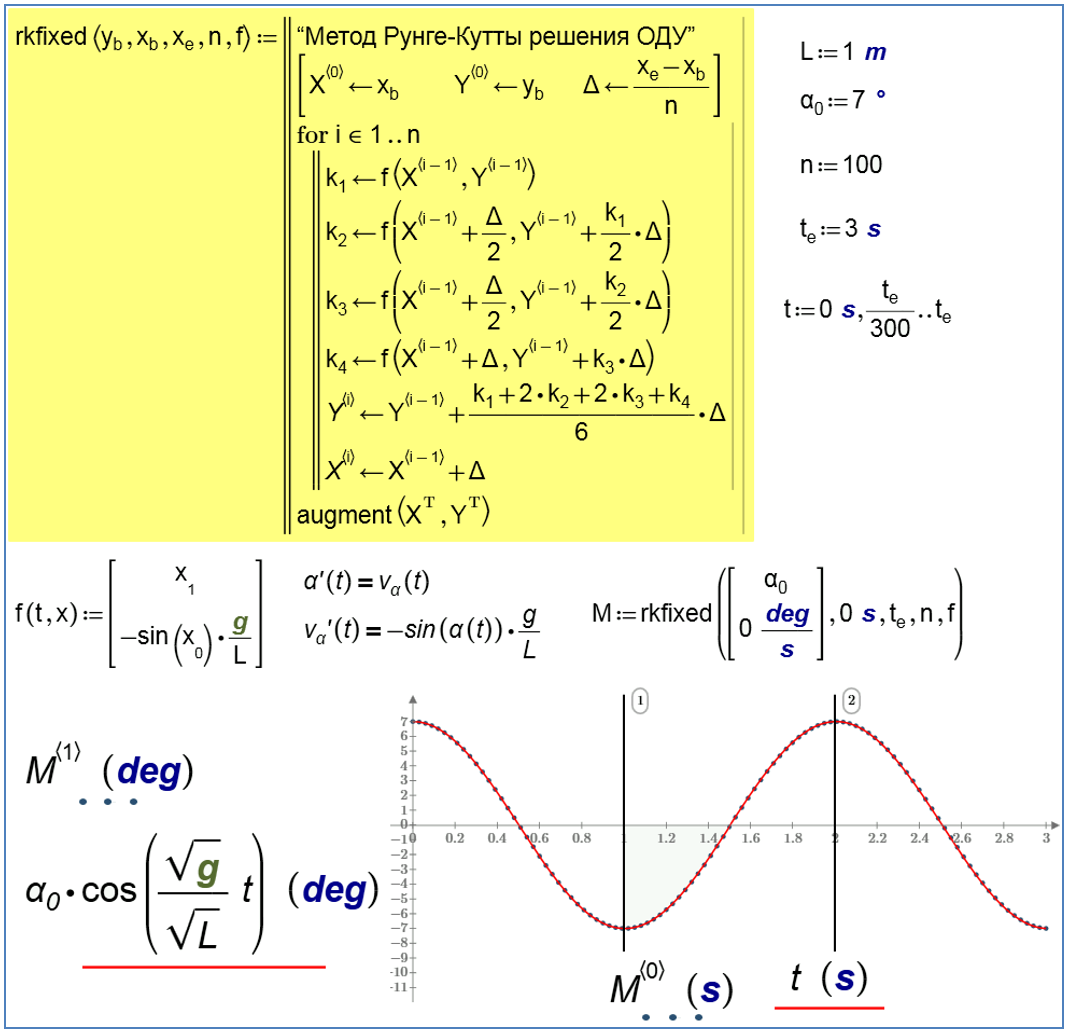

    Рис. 9.25. Метод Рунге-Кутты, примененный для решения системы двух обыкновенных дифференциальных уравнений







    A
    asokolov1-Visitor
    1-Visitor
    October 30, 2015

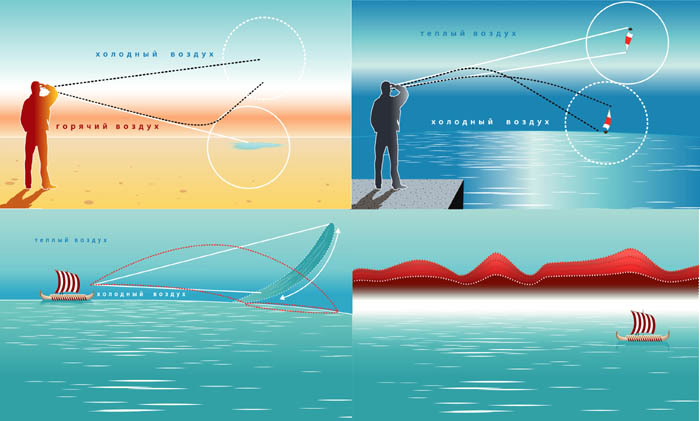

    Распространение светового луча в неоднородной среде



    Верхний мираж:

    Верхний мираж.png

    Нижний мираж:

    Нижний мираж.png

    Аналитическое решение:

    Мираж Вольфрам.png

    (Гиперболический косинус)

    A
    asokolov1-Visitor
    1-Visitor
    October 30, 2015

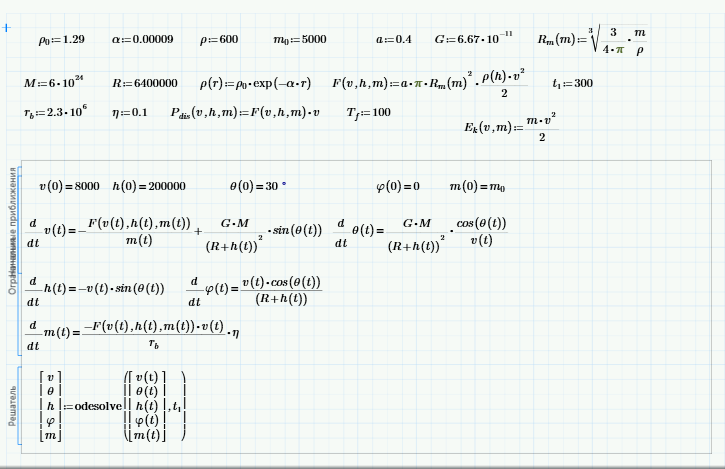

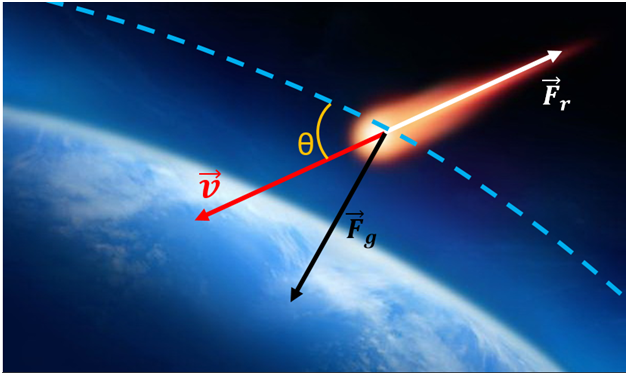

    Движение метеороида в атмосфере Земли с учетом абляции



    Интересно обратить внимание на резкое торможение и интенсивное импульсное энерговыделение метеороида на низких высотах, а также изменение траектории в конечной фазе полета.
