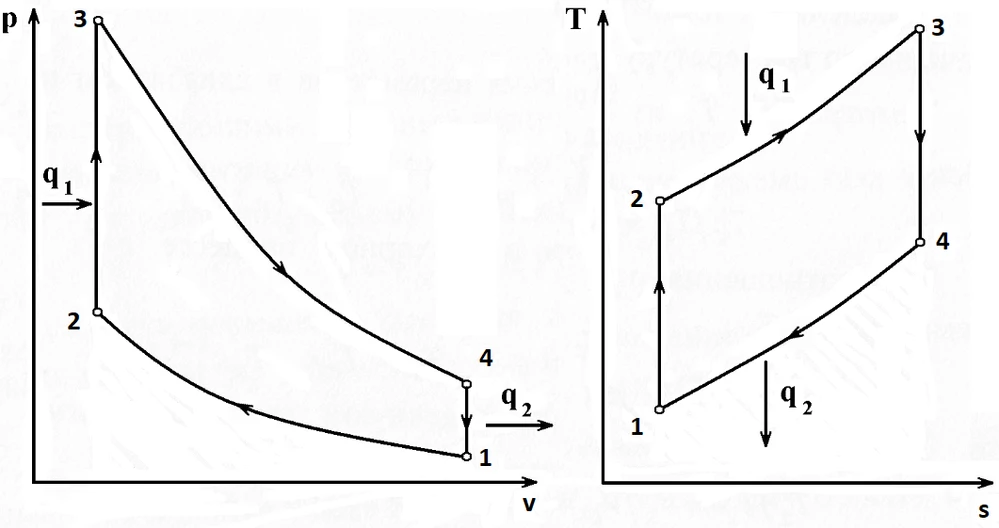

Рис. 29.1. Диаграмма «давление-удельный объем» (слева) и «температура-энтропия» (справа) термодинамического цикла Отто

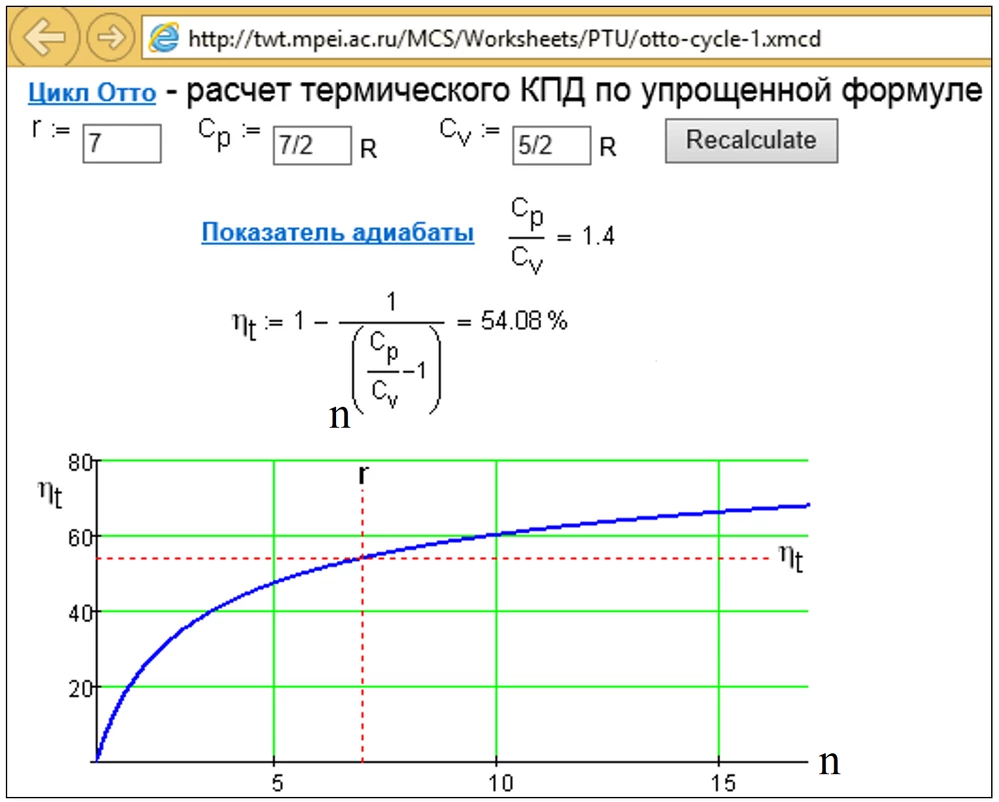

Рис. 29.2. Термический КПД цикла Отто

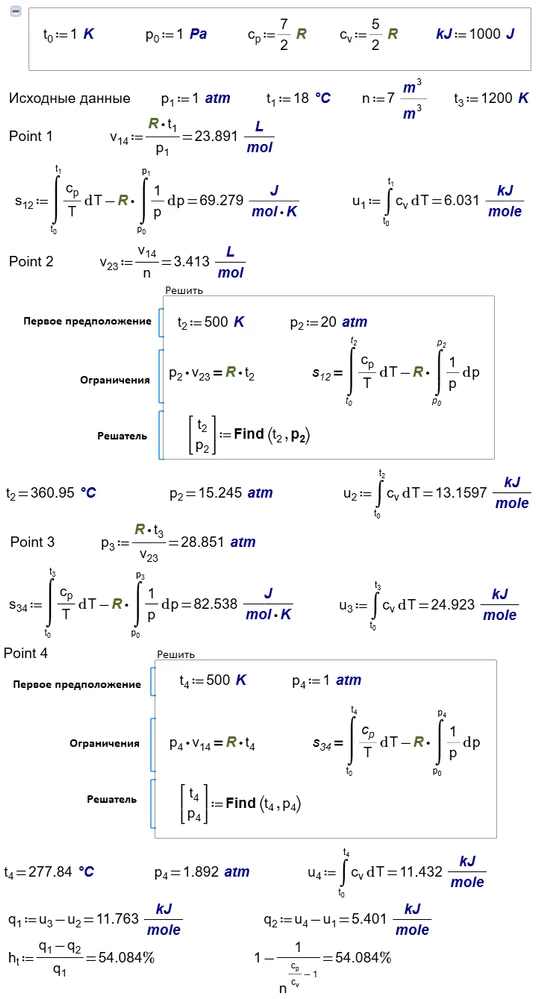

Рис. 29.3. «Поточечный» расчет термического КПД цикла Отто с вычислением значения удельной энтропии и удельной внутренней энергии

Рис. 29.4. Расчет удельной энтропии идеального газа

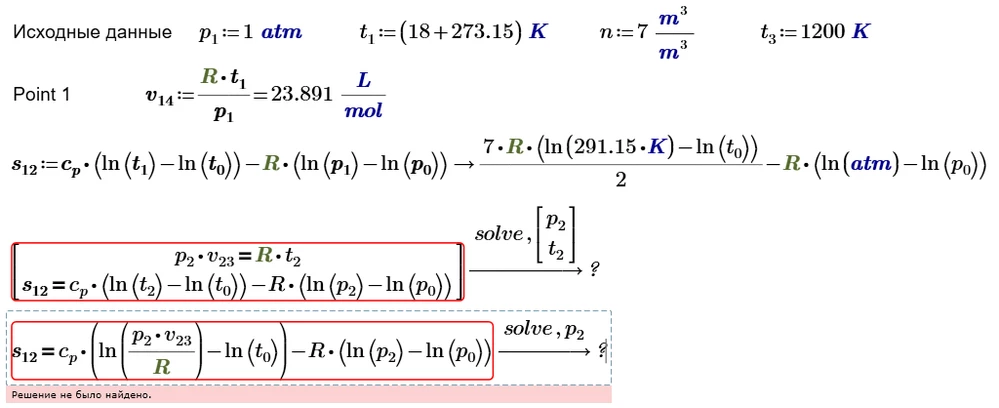

Рис. 29.6. Начало гибридного расчета цикла Отто в среде Mathcad

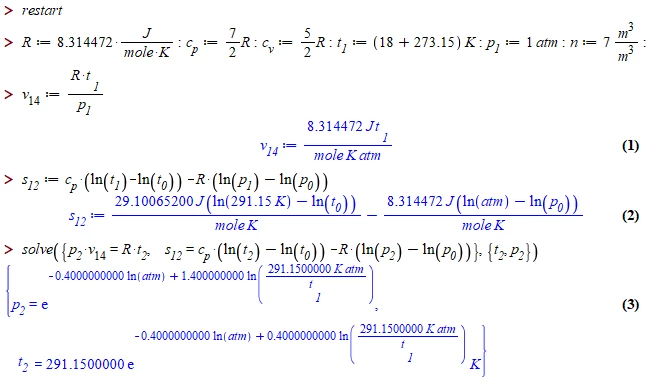

Рис. 29.7. Начало гибридного расчета цикла Отто в среде Maple

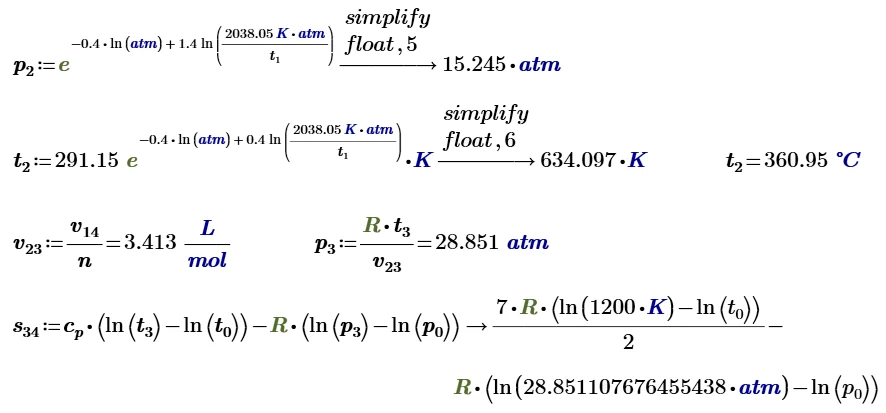

Рис. 29.8. Продолжение расчета цикла Отто в среде Mathcad.

Рис. 29.8. Продолжение расчета цикла Отто в среде Mathcad

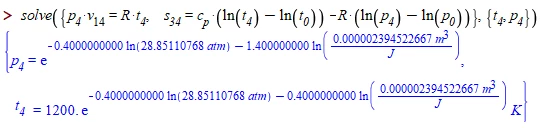

Рис. 29.9. Продолжение гибридного расчета цикла Отто в среде Maple

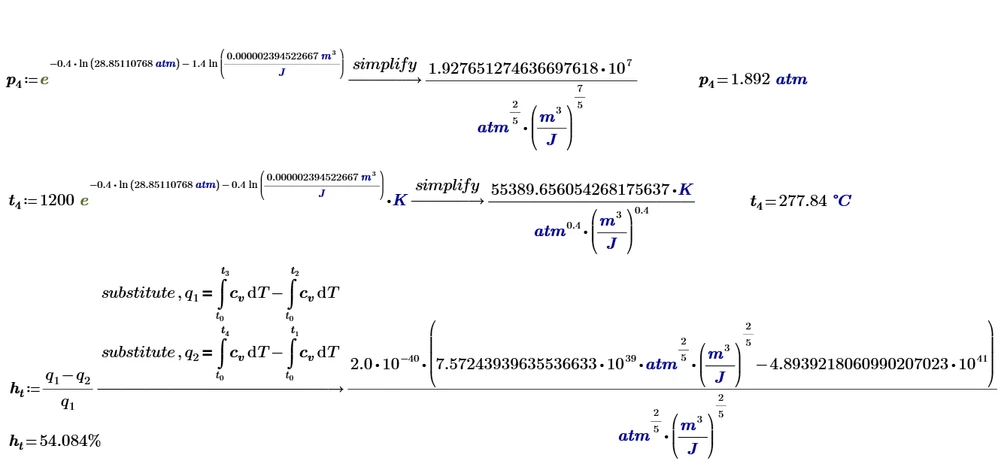

Рис. 29.10. Окончание гибридного расчета цикла Отто в среде Mathcad
